一般来说，振动试验的过程是一个闭环控制的过程，这个过程由振动控制器、功率放大器、振动台、传感器几部分共同完成。
与闭环控制对应的控制方式称为“开环控制”。“开环控制”前，用户手动设定初始输出电压，控制过程中改变输出需要手动调整，输出不会随着采集的响应信号自动调整。
尽管闭环控制是常态，但有些时候我们可能也需要使用开环控制，如需要固定输出信号的场合，或者使用开环控制进行系统检测。
PART 1 什么是“开环控制”

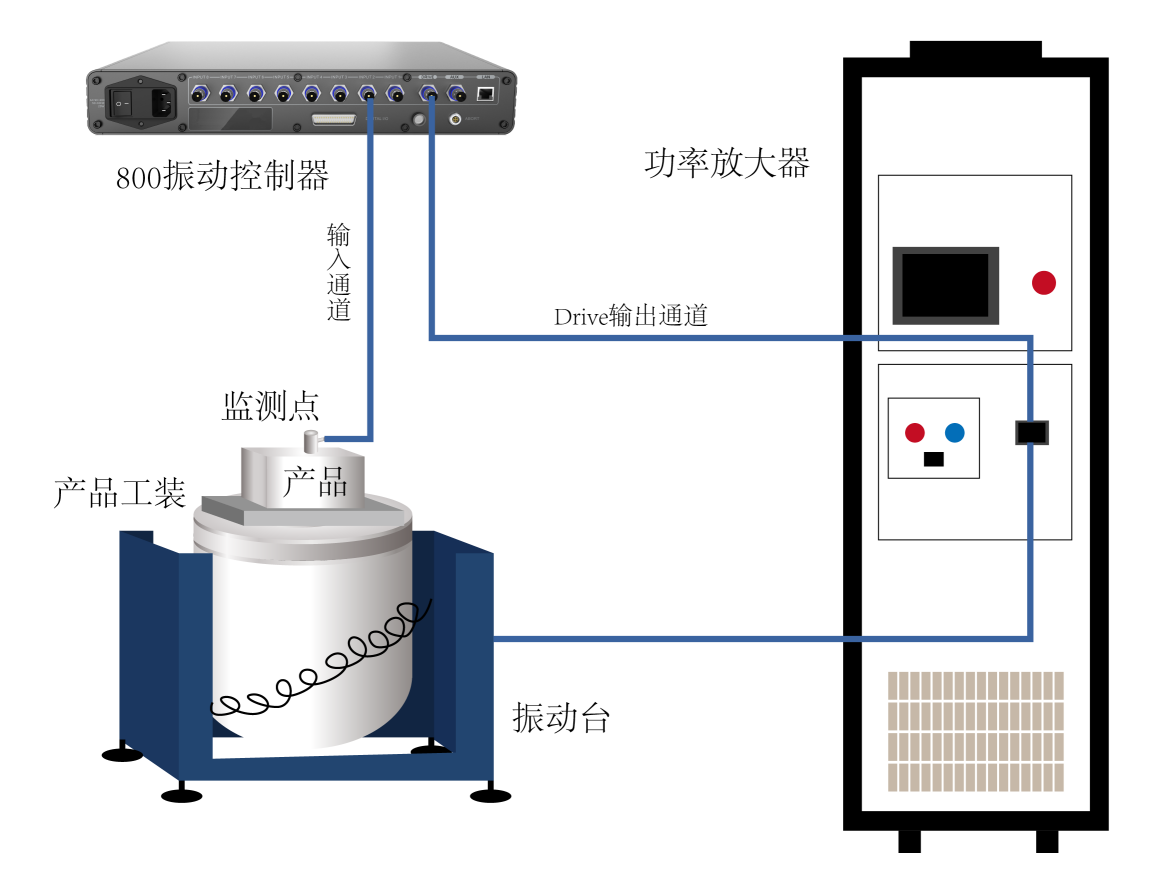

在介绍开环控制前，我们需要对振动控制系统回路有一个清晰的认识：
可以看出，整个系统中包含了：振动控制器，驱动线缆，功率放大器，振动台，传感器，传感器线缆。
闭环控制的过程中：控制器驱动通道输出一个电压信号到功放，功放将信号放大后传输给振动台，台面上的传感器接收振动信号，再反馈电压或电荷信号给振动控制器的输入通道，控制器根据反馈的信号来调整输出，以保证控制信号达到目标。显然，这里的驱动会根据反馈的响应信号进行实时调整。
而开环控制的过程是这样的：控制器驱动通道输出一个电压信号给功放，功放将信号放大后传输给振动台，台面上的传感器接收振动信号，再反馈电压或电荷信号给振动控制器的输入通道，控制器不会根据反馈的信号来调整输出，如果需要改变输出需手动调整输出电压。
两者的区别就在于：闭环控制会自动调整输出，而开环控制不会自动调整输出。
PART 2 “开环控制”的使用
比如200Hz-2000Hz扫频，需开环控制，输出电压0.1V。
1.打开“正弦”模块的“试验编辑--计划表”。

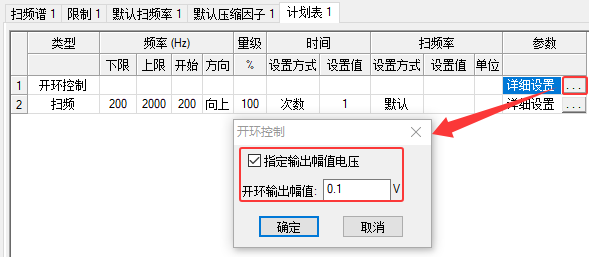

2.第一行添加“开环控制”，并设置输出电压0.1V，第二行设置200-2000Hz扫频。

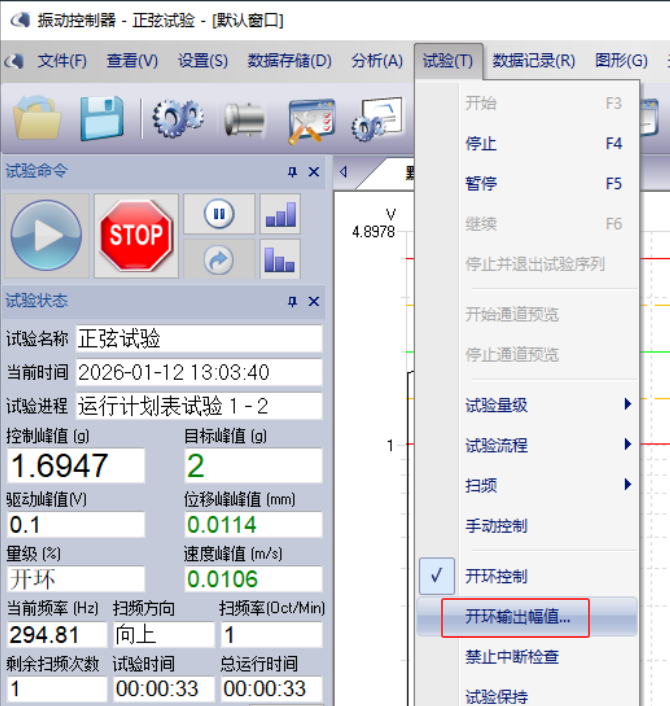

3.扫频过程中，如果需要调整输出电压，可点击“试验--开环输出幅值”，在对话框中设定输出幅值。
4.如果开环控制切换为闭环控制，则点击“试验--开环控制”，取消勾选即可。
5.此外，随机、冲击类试验模块中，也可进行开环控制。
PART 3 “开环控制”的应用
应用1：故障排查
在试验过程中，我们有时会碰到“输入通道开环-增益低”的报警。这个时候，我们需要逐一对系统的每个环节进行故障排查。
此时，我们使用“开环控制”可以快速地进行故障排查。
1.打开“正弦”模块的“试验编辑--计划表”。

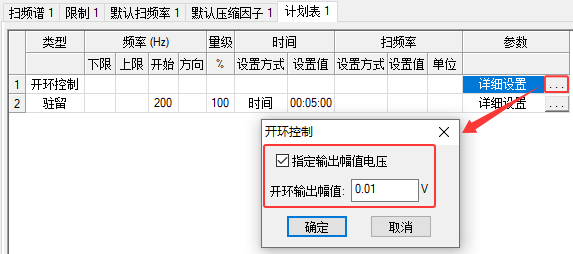

2.第一行添加“开环控制”，并设置一个较小电压，如0.01V，第二行设置200Hz 驻留。

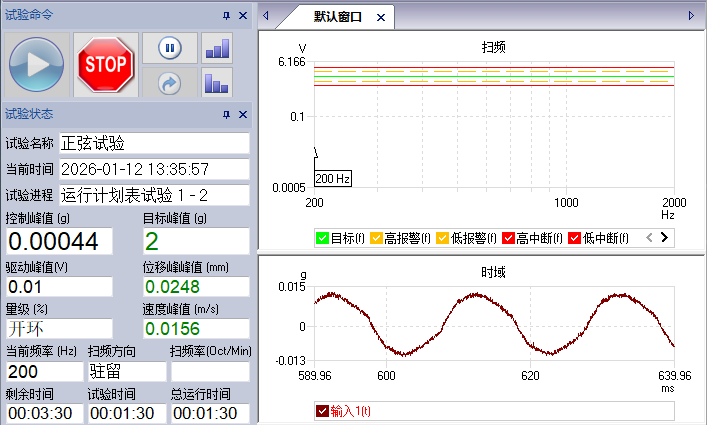

3.开始试验，如图所示。通过时域窗格，可以看出时域峰值在0.015g左右。

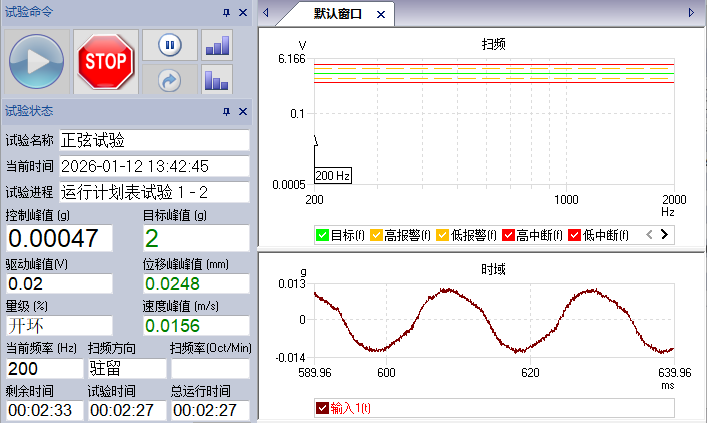

此时，可以调整开环输出幅值，如调整到0.02V，观察时域峰值是否发生变化。发生变化，则表示传感器输入正常；不变化，则需检查传感器相关设置和连接情况。
从上图可以看出，峰值没有发生明显变化，此时我们需查看输入通道的模式设置是否正确，以及检查传感器线缆和传感器是否存在松动情况等。
如果输入正常，可继续检查驱动输出和振动台。
4.开始试验后，慢慢增加输出幅值，如0.01V到0.1V。观察功放的输入电压是否发生变化，发生变化表示输出正常。如果未发生明显变化，此时我们可以检查驱动线缆是否松动、损坏。同时可观察台面情况，如果能感受到台面存在逐渐增大的振动，表明振动台正常，否则需联系振动厂家。
应用2：开环试验
某半正弦试验15g 6ms，需闭环控制10次后，进行开环控制振动10次。
1.打开“经典冲击”模块的“试验编辑--计划表”。

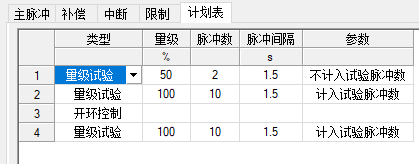

2.计划表设置如图：

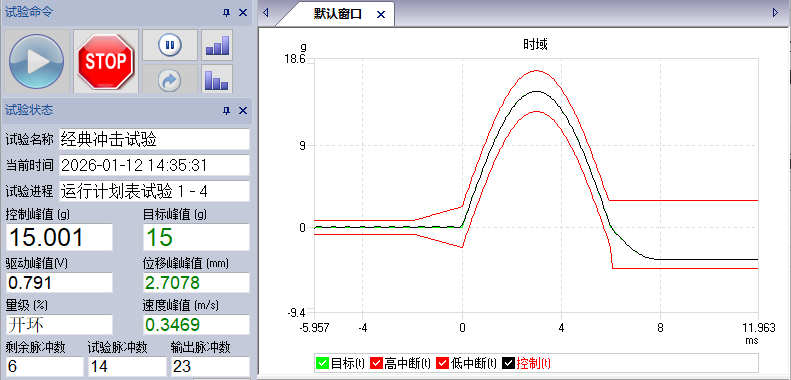

3.试验过程如图：
