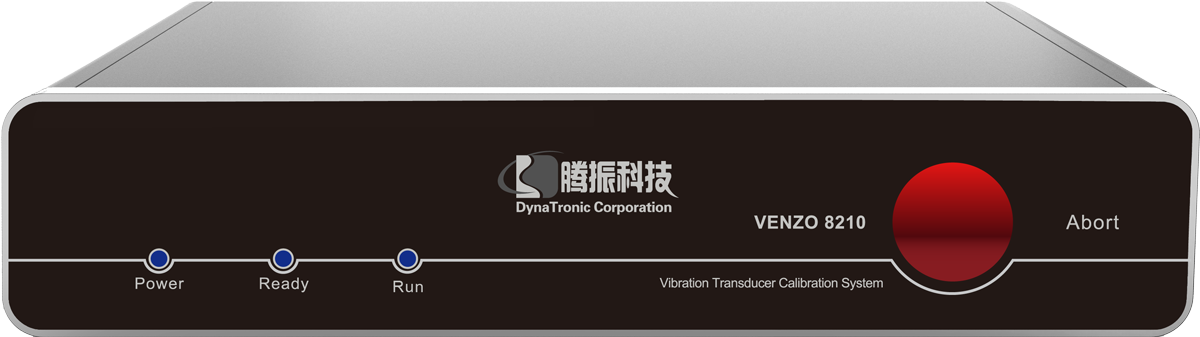

方便快捷的传感器校准系统——VENZO 8210

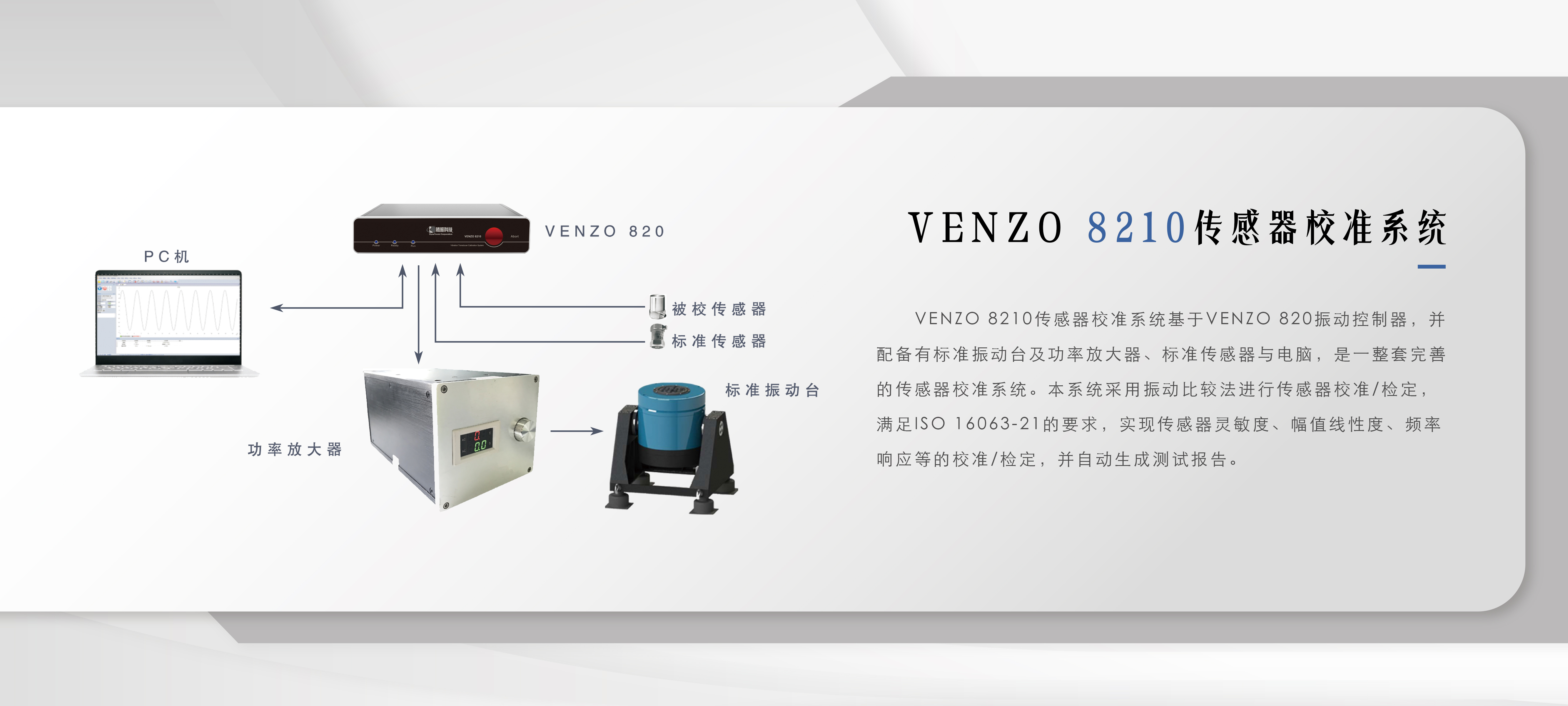

        VENZO 8210传感器校准系统基于VENZO 820振动控制器,并配备有标准振动台及功率放大器、标准传感器与电脑,是一整套完善的传感器校准系统。本系统采用振动比较法进行传感器校准/检定,满足ISO 16063-21的要求,实现传感器灵敏度、幅值线性度、频率响应等的校准/检定,并自动生成测试报告。

软件功能

加速度传感器校准
速度传感器校准
位移传感器校准
测振仪校准

特点:

  • 高速标准以太网接口,PC机无需额外安装驱动程序
  • 先进的浮地设计传导无风扇制冷,实现更低的系统本底噪声
  • 低扩展不确定度(在160 Hz参考频率,100m/s^2参考加速度量级下,扩展不确定度<1%);
  • 采用背靠背比较法校准,满足国际标准ISO 16063-21和GB/T 20485.21的要求
  • 频率响应的校准支持幅频与相频的校准,校准方法包括正弦扫频、步进正弦、随机法等;
  • 使用“替代法”校准传感器,可以抵消大部分由振动台失真引起的不确定度分量,还能延长标准传感器寿命;
  • 传感器数据库遵从ISO 17025;
  • 可定制Word/PDF报告
  • 典型校准时间为3~10分钟;
  • 支持电压、电荷、IEPE和TEDS等类型的振动传感器校准
  • 可用于电压、电荷、ICP类型的振动传感器校准
  • 振动控制器的频率范围,低频可至0.1 Hz,高频可至25.6 kHz(系统的频率范围取决于配置的标准振动台、标准传感器的频率范围)
  • 自动校准传感器灵敏度、幅值线性度和频率响应等

典型应用:

  • 适用于电压、电荷、IEPE和TEDS类型的振动传感器、测振仪的首次或周期检定/校准;
  • 快速、准确地校准加速度传感器、速度传感器、位移传感器和测振仪的各项指标,如灵敏度、幅值线性度和频率响应等。
  • 按JJG 233检定规程进行压电加速度计的检定/校准
  • 按JJG 134检定规程进行磁电式速度传感器的检定/校准
  • 按JJG 644检定规程进行振动位移传感器的检定/校准
  • 按JJG 676检定规程进行工作测振仪的检定/校准

硬件与软件配置

类型

内容

替代法

灵敏度

幅值线性度

频率响应

横向灵敏度比

动态范围

三轴向

可承受最大加速度

正弦扫频

步进正弦

随机法

加速度传感器校准





速度传感器校准







位移传感器校准















测振仪校准





























型号

VENZO 8210

系统选型

振动控制器

VENZO 820,2个输入通道,高速标准以太网通讯接口

标准振动台

500N,频率范围5~12000Hz

功率放大器

线性功率放大器,输出功率1000VA,频率范围DC~20kHz

标准传感器

灵敏度10mV/g,频率范围10~10000Hz

系统推力

500N(强制风冷)

无负载最大峰值加速度

70g

最大速度

2.0m/s

最大位移峰-峰值

20mm

系统扩展不确定度

<1%(@16Hz,100m/s^2)

软件运行环境

Microsoft Windows XP/7/8/10

软件功能

加速度传感器校准、速度传感器校准、位移传感器校准、测振仪校准
