近期，有不少试验工程师咨询VENZO振动控制器多台级联的相关问题。
那么，如何做到呢？需要增添哪些配置呢？
首先，需要增添级联的配件一套（包括同步盒、交换机、配套线缆等）；再需要增加一套多通道级联的控制软件。配件和软件有了后，就可以进行具体的级联操作了。步骤如下：
1、硬件连接

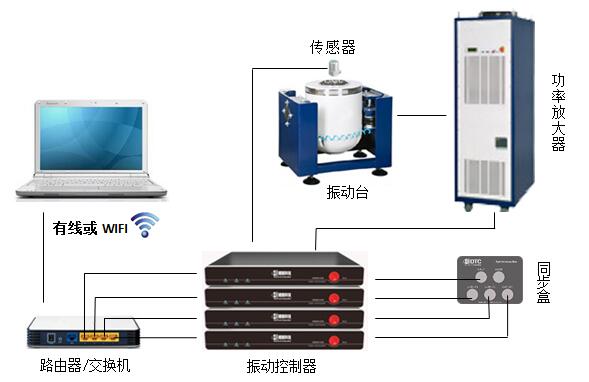

级联系统的硬件连接实物图如图1所示。
1) 将振动控制器后面板的Abort端口与同步盒的各相应端口通过同步电缆进行连接。主机的Abort端口必须与同步盒的Input端口连接，从机的Abort端口与同步盒的Output端口连接，Output1、Output2、Output3与从机Abort端口的连接不分顺序。
2) 将振动控制器后面板的LAN端口与交换机（或路由器）的LAN端口用网线一一连接。
3) 将电脑与交换机（或路由器）通过网线直接连接或通过局域网组网。
4) 用BNC线缆将振动控制器主机的Drive驱动端口连接到功率放大器的输入端口。
5) 将振动台上的传感器与振动控制器的各输入端口连接好。
图 1 级联系统的硬件连接
2、软件操作
软件操作以4台振动控制器级联为例进行说明。具体操作步骤如下：
1) 比如选定一台振动控制器作为主机（以下简称主机），其IP地址为192.168.1.166，其他3台振动控制器作为从机（以下简称从机）。比如从机的IP地址依次为192.168.1.167，192.168.1.168，192.168.1.169（所有控制器的IP需要在同一网段，如192.168.1.X即可，不需要连续，出厂时控制器的IP就是192.168.1.X格式，如果用户修改过IP地址，则需要查看控制器用户手册将IP地址修改回192.168.1.X格式）。
2) 打开主机和所有从机的电源开关。打开软件，进入起始页，点击工具栏的

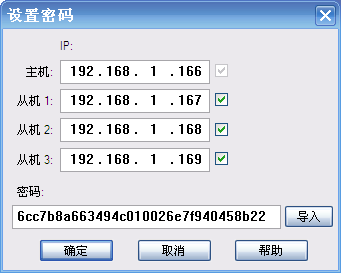

按钮“”，打开“设置密码”对话框，如导入主机的密码文件，密码文件保存在供应商提供的光盘中的Password文件夹中，密码文件名为“Licence_仪器序列号.dat”。如图2所示。输入主机和从机的IP地址。
图 2 级联系统设置密码

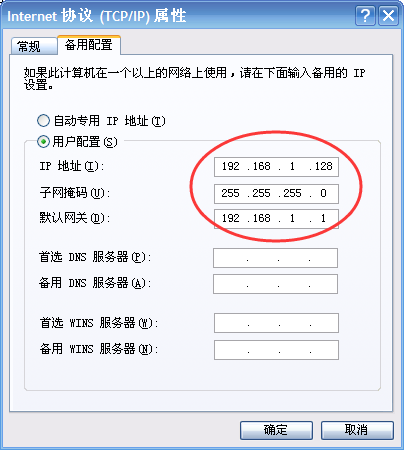

3) 如果提示连接不成功，则需要检查PC机的网络配置，将PC机的IP地址和网关按照图3所示进行设置，即将PC机的IP地址设置成“192.168.1.X”，“X”表示可以设置为任意的数字，但不能设置成与振动控制仪的IP相同。
图 3 PC机IP地址设置
为了测试网络是否连接正常，可运行windows下的DOS命令“ping 192.168.1.166”以测试振动控制仪的网络是否正常。

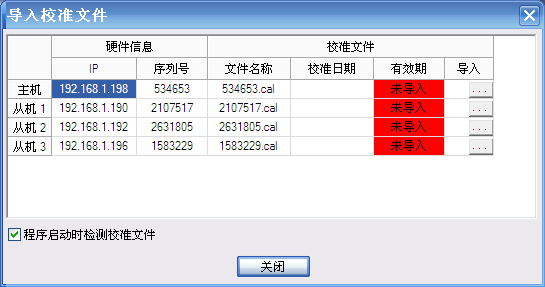

4) 正确导入密码文件后，系统会提示导入校准文件，导入校准文件对话框如图4所示，提示用户导入校准文件。校准文件保存在供应商提供的安装光盘中的Calibration文件夹中。在正确导入密码文件和校准文件后，再次启动软件不会出现提示对话框。
图 4 导入校准文件
5) 校准文件导入之后，即可激活起始页上的各软件功能，用户即可开始使用VENZO振动控制系统。
