随着时代的发展，人们对产品振动的性能愈发重视，振动试验在产品的设计和生产过程中也变得更加重要。作为振动控制系统中的两个重要组成部分，振动控制器和功放可通过数字I/O端口进行连接，互相发送指令，从而实现试验的自动化。实验室中，很多温湿度试验箱也可以通过数字输入输出端口和振动控制器连接，从而达到试验自动启停和节约能耗的效果！
今天我们就以VENZO 880振动控制器的数字I/O功能为基础，一起来了解数字I/O的使用，希望通过本文的介绍，能给大家在工作和学习中提供一些有意义的参考！
PART1 数字I/O端口的介绍
数字I/O端口中，I为Input的缩写，O为Output的缩写，所以数字I/O端口即是我们常说的数字输入输出端口。

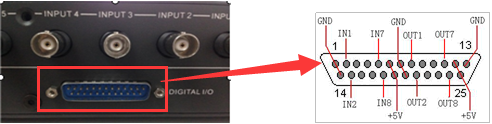

VENZO 880振动控制器的数字I/O端口位于振动控制器的后面板，右侧有“DIGITAL I/O”字样标识，如下图所示。在实际的使用过程中，需配一个DB25母头，以方便线路的连接。

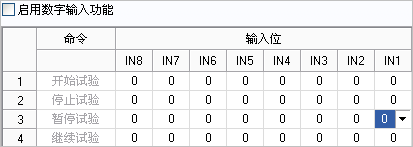

数字I/O端口有8个数字输入端口（IN1--IN8），8个数字输出端口（OUT1--OUT8），5个GND和4个+5V端口。IN--IN8的每个管脚的信号为“0”或“1”。输入电压3.5V-5V时，信号为1，输入电压0.8V以下时，信号为0。通过IN1到IN8的“0”“1”组合，可定义不同的命令。IN1到IN8的数字位默认都为0，如下图所示。在使用数字输入时，为了区分默认的全0状态，软件禁止了全0状态的使用，所以一般会将某个管脚和+5V短接。

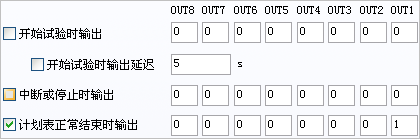

OUT1--OUT8的每个管脚的信号为“0”或“1”。输出“1”时，可以输出5V TTL信号，最大驱动电流±24mA（可直接驱动小功率继电器）。通过OUT1到OUT8的“0”“1”组合，可定义输出管脚在试验的不同阶段输出不同的“0”“1”组合。OUT1到OUT8数字位的默认输出都为0，如下图所示。
PART2 数字I/O的控制原理

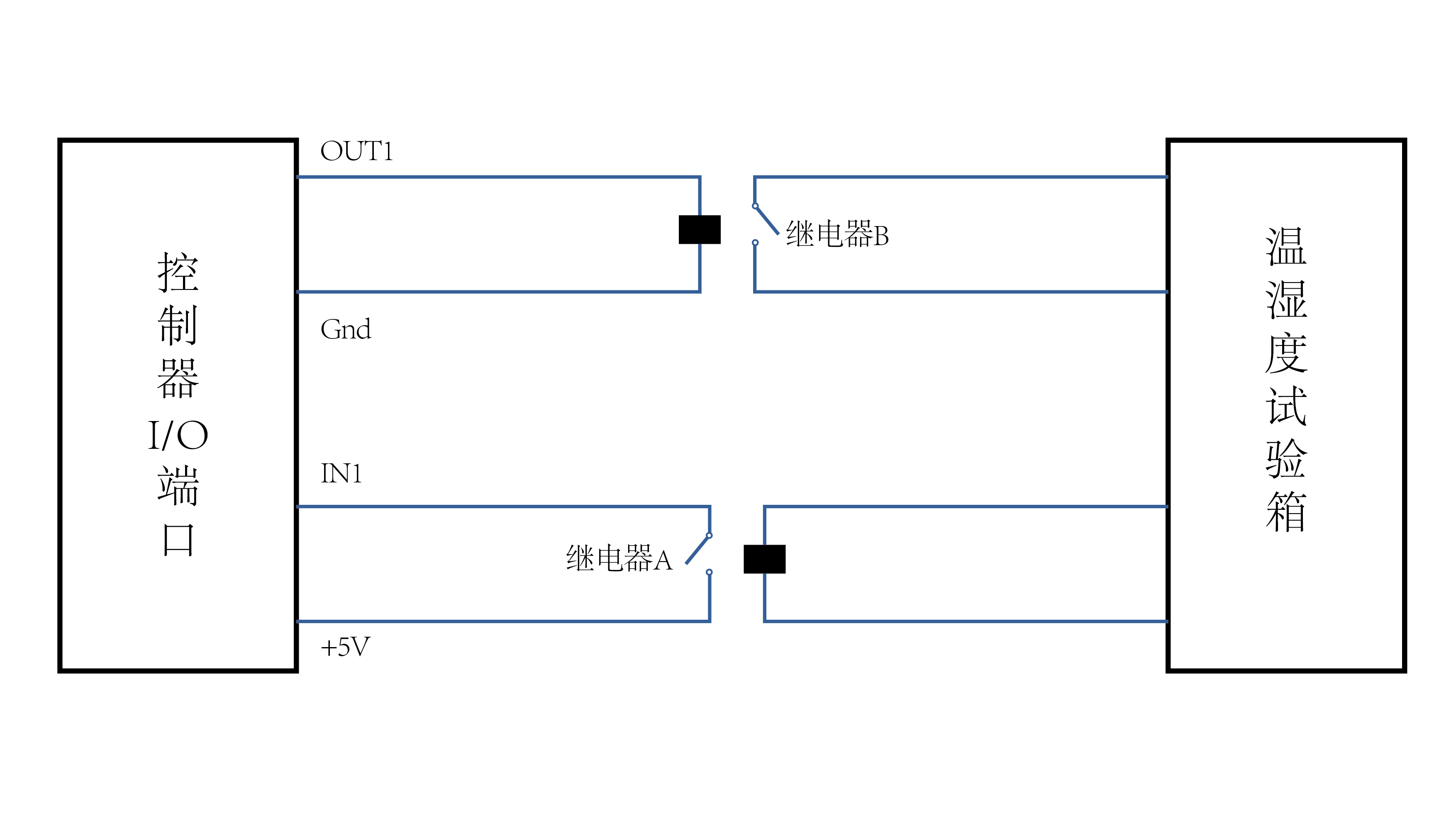

VENZO 880振动控制器和温湿度试验箱进行数字I/O连接时，一般需用继电器作为中间的开关，连接示意图如图所示。
振动控制器的数字输出OUT1、继电器B的输入端和GND形成回路。当OUT1输出“1”，继电器B闭合。温湿度试验箱会按照自定义的输入指令自动运行。
振动控制器的数字输入IN1，继电器A的输出端和+5V形成回路。当温湿度试验箱使继电器A闭合时，IN1会接收到+5V的高电平信号，此时IN1会由默认的“0”变为“1”。振动控制器就会按照自定义的输入命令自动运行。
PART3 数字I/O的试验案例
|
某三综合试验： 振动试验条件： 10-20Hz ，0.01g2/Hz 20-500Hz ，-3dB/oct 振动时间：6小时。 试验要求： 环境箱温度由20度上升，达到+60度的时候，环境箱温度保持恒定。同时振动试验开始运行，试验运行6小时后，振动试验结束，同时环境箱停止工作。 |
1.硬件连接：
控制器的数字I/O端，通过DB25母头连接，再进行接线。
1）控制器IN8(管脚18)和+5V端短接。
2）控制器IN1(管脚2)和+5V连接在继电器A输出的两端；
3）继电器A的输入端连接在环境箱的输出回路中（环境箱温度上升到+60度时，温箱使继电器A闭合 ）
4）控制器OUT1(管脚8)和GND连接到继电器B的输入两端；
5）继电器B的输出连接在环境箱的回路中（当振动试验结束时，控制器使继电器B闭合）
2.软件设置：
数字输入部分：
IN8由于短接，所以始终为“1”。起始状态为“10000000”。当温箱上升到+60度时，管脚1接收到高电平信号，所以开始试验为“10000001”。
“停止试验”，“暂停试验”，“继续试验”由于未涉及，所以只需设置不重复即可。
数字输出部分：
初始状态为“00000000”，当振动试验按计划表运行结束，OUT1输出高电平信号，所以输出“00000001”。
3.设置振动试验条件
4.开启振动台，开启试验箱，开始预期的试验。
备注：每个有数字I/O需求的用户，要实现的逻辑可能都不尽相同。如有此类需要，欢迎致电商讨，谢谢！
