我们一起了解冲击测量仪

发布日期: 2021-03-26

        我们都知道,在产品的跌落冲击测试中,冲击试验机和跌落试验机等冲击设备会对产品进行一系列预定的冲击,以检验产品的结构强度。在冲击测试的过程中,我们一般需要对冲击波形的加速度、脉宽、速度变化量等进行测量,以保证冲击波形符合预期目标。在很多时候,除了需要了解基本的测量结果,我们也需要对冲击的波形进行分析,如SRS分析,FFT分析,滤波分析等。上述所说的测量与分析,其实就是今天我们要说的主角--冲击测量仪的作用。

        虽然一些试验人员在日常工作中经常使用冲击测量仪,但却对冲击测量仪的认识仅仅停留在“采集信号再生成报告”的层面。本文将对VENZO 640冲击测量仪进行简单的介绍,以此为契机,让大家对冲击测量仪有一个比较直观的了解,并在日常工作中能更加熟练地使用它。



PART 1  VENZO 640冲击测量仪的硬件介绍

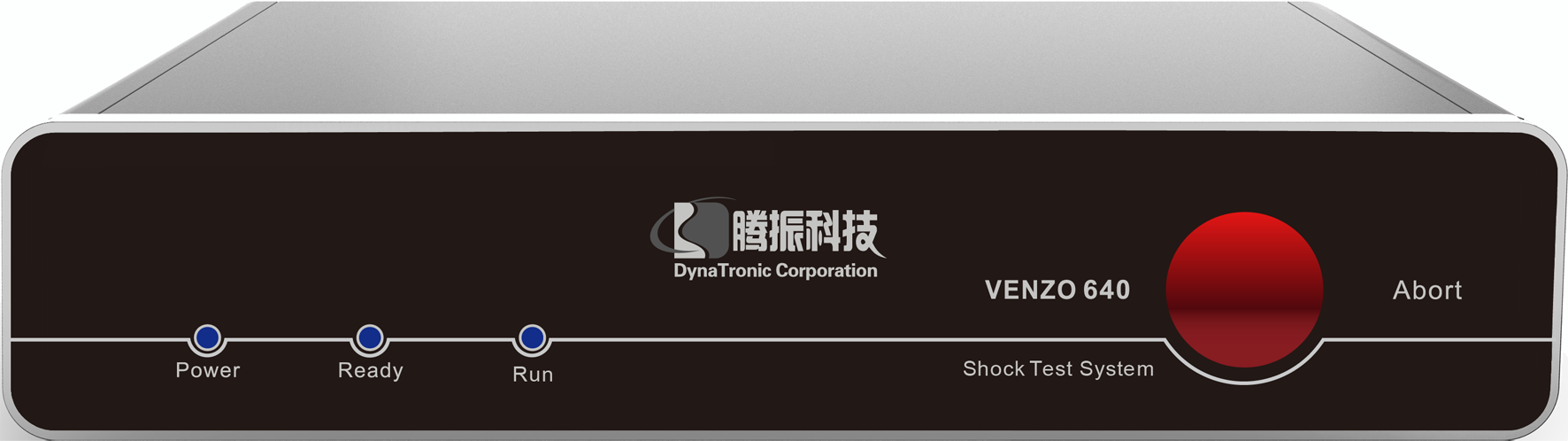

VENZO 640冲击测量仪的前面板



        前面板主要由电源灯,网络灯,运行灯和急停按钮组成。

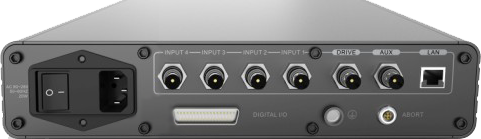

VENZO 640冲击测量仪的后面板



        后面板的主要部分为输入通道BNC接口和网络接口。

        输入通道BNC接口:INPUT1--INPUT4,接入传感器信号,可直接采集电压、电荷、ICP信号。当ICP传感器正常连接时,对应输入通道外围的指示灯显示为蓝色。

        网络端口:LAN,通过网线连接到电脑的网络端口。



PART 2  冲击测试系统的组成






安装要点:

        1、冲击传感器安装在冲击设备上;

        2、冲击传感器的输出端和冲击测量仪的INPUT端口连接;

操作顺序

        1、传感器安装完毕;

        2、调试冲击设备;

        3、开启冲击测量;

        4、开始正式冲击;

        5、测量波形并进行分析。



PART 3  VENZO640冲击测量仪的软件功能






        VENZO 640冲击测量仪拥有全面的测量功能,可以无缝对接各种型号的跌落试验机、冲击台、碰撞台、冲击响应谱试验机等试验设备。使用合适的软件功能,一系列的冲击波形都能够被捕捉并可以以指定的数据格式保存在电脑硬盘中,这些保存的数据可用于后续详细分析。

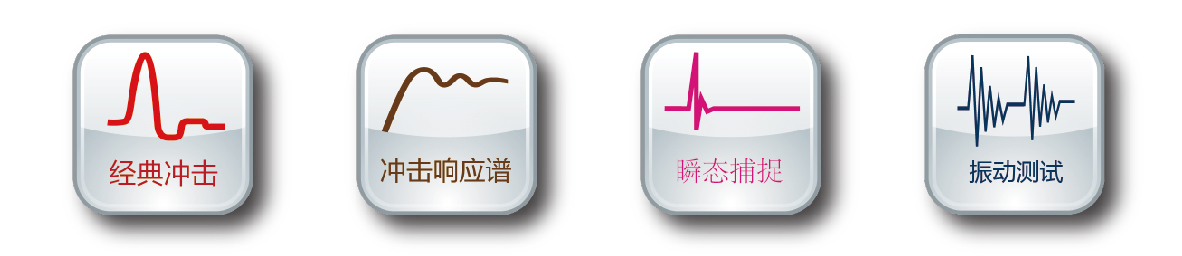

         经典冲击--判断冲击试验是否符合GJBGBISOIECMIL-STD等试验标准

         冲击响应谱--冲击响应谱试验机冲击波形的瞬态捕捉与分析

         瞬态捕捉----随机脉冲波形(如爆炸冲击波)的采集与分析

         振动测试----连续振动信号的采集,支持实时数据记录与离线分析



PART 4  VENZO640冲击测量仪的分析功能



        VENZO 640冲击测量仪软件中,常用的分析功能有:

        1SRS分析

        通过冲击响应谱分析,可以快速评估在哪个共振频率点上,产品的加速度响应最大,最容易损坏。

        2FFT分析

        通过对时域波形的频谱分析,可以清晰地观察信号幅值随频率分布的情况,为滤波分析或缓冲结构改进提供有效数据依据。

        3、滤波分析

        可对每个输入通道进行独立的低、高通滤波,以使得波形在用户想要分析的频段范围内。

        4、冲击响应分析

        已知产品的共振频率和阻尼比,可由输入加速度波形,计算出该产品的响应加速度波形。

        5、力变形分析

        通过该分析,可以计算出力与变形的曲线。可在测量包装的缓冲减震效果时用于确定减震垫的厚度和数量。

        6、旋转冲击分析

        当冲击波形作用于圆形试件时(试件的质量、半径在软件中设置),可分析试件旋转的角加速度和时间的关系。

        7、三轴向分析

        三轴加速度传感器测量时,可通过三个方向的加速度数据自动合成矢量加速度。

        除了上述常用的分析功能,VENZO 640冲击测量仪为更好地满足用户的需求,还配置移动理想波形、调整偏置的功能。

        1、移动理想波形

        用户可灵活地上下左右移动理想波形,同时可设置移动变化步长。

        2、调整偏置

        用户可设定所测时域波形的数据偏置和峰值偏置,数据偏置可手动设置加速度大小或以第一个点作为基准点,峰值偏置可设置偏置计算的宽度,宽度以脉宽百分比为准。



PART5  新一代高采样冲击测量仪--VENZO 640H/680H






        在VENZO 640/680冲击测量仪的基础上,我们开发了新一代的高采样冲击测量仪--VENZO 640H/680H。将采样频率由204.8kHz提升到4M,不仅可以为用户提供对于跌落,冲击,碰撞和振动环境的数据采集,还可以用于一些超高频的高速冲击数据和爆炸数据的采集。





        对高加速度窄脉宽的信号采样时,可实现对脉宽低至0.005ms波形的采样,如国防军事领域非常普遍的炸弹爆炸冲击,导弹碰撞冲击和机枪迫击炮后坐力冲击等。这些冲击波形有极高的加速度和很短的持续时间。VENZO 640H/680H对冲击波形的最大4MHz采样和输入通道135dB的动态范围,保证了仪器可以精确地分析极窄脉宽的冲击波形。
